•產品描述:
U27324是一款工作電壓范圍在5~25V的柵極驅動芯片，能夠高速驅動MOSFET和IGBT驅動器，具有獨立的雙路低側輸出通道。U27324具有較大的峰值電流驅動能力：拉電流2A，灌電流2.5A。此芯片還具有快速的上、下邊沿時間和較小傳播延遲。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V，靜態功耗小。U27324特有兩個通道間相匹配的內部傳播延遲，這一特性使得此芯片非常適合于諸如同步整流器等。U27324可以通過雙通道并聯使用增加輸出電流驅動能力，或者使用單一輸入信號驅動兩個并聯在一起的開關。
•主要特點:
兩個獨立的柵極驅動通道；
2A/2.5A峰值電流驅動能力；
5V至25V電源控制范圍；
高抗擾度的滯后邏輯閾值；
輸入邏輯兼容3.3V、5V；
VDD欠壓閉鎖（ UVLO）；
快速傳播延遲、快速上升和下降時間；
兩個輸出可以并聯使用；
雙通道的匹配傳播延遲。
•典型應用：
開關模式電源；
直流（ DC）到DC轉換器；
電機控制、太陽能；
用于GaN驅動。

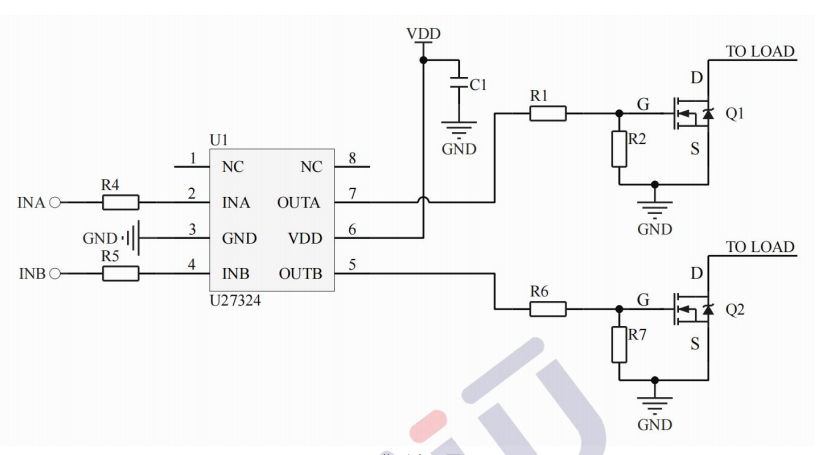

•典型應用電路:
