•產品描述:U2104B完全工作到+600V是高壓，高速功率MOSFET和IGBT驅動器，具有相關的高側和低側參考輸出通道。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V邏輯。輸出驅動器具有高脈沖電流緩沖級，設計用于最小的驅動器交叉導通。浮動通道可用于驅動高側配置的n通道功率MOSFET或IGBT，其工作電壓高達600伏。
•主要特點:
浮動通道設計用于自舉操作；
+600V完全工作；
耐瞬態負電壓dV/dt免疫；
柵極驅動供電范圍5 ~ 20V；
欠壓鎖定;
3.3V、5V輸入邏輯兼容；
防交叉傳導邏輯；
內部設定截止時間；
高側輸出與輸入同相；
關斷輸入關閉兩個通道；
兩個信道的傳播延遲匹配；
•典型應用:家用電器;工業應用和驅動器;電機驅動器;直流，交流，PMDC和PMAC電機;感應加熱;暖通空調

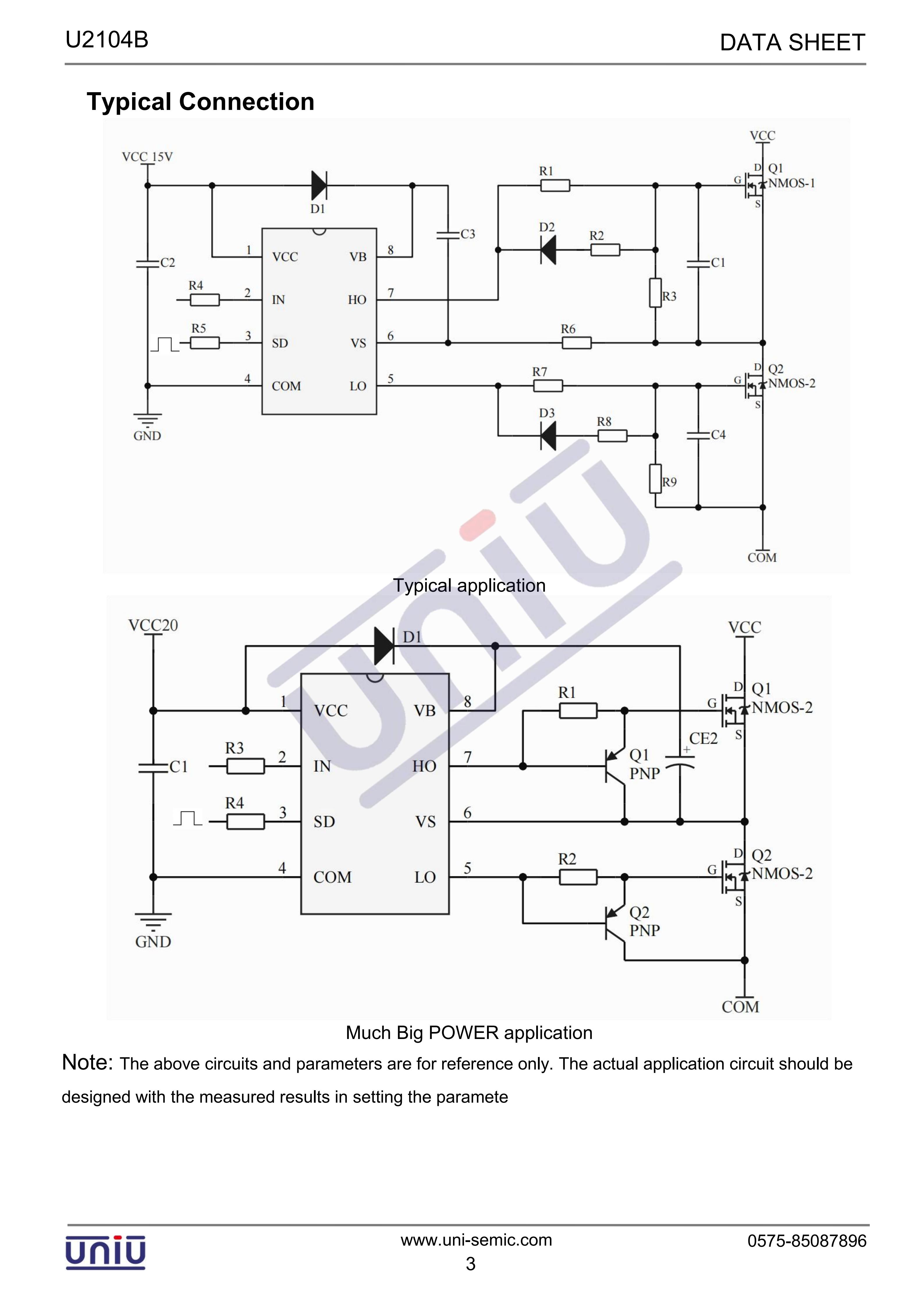

•典型應用電路:
