•產品描述:U6310/U6311是一款耐壓為70V的集成三相全橋柵 極驅動器，適合于12V，24V和36V的三相電機應用中 高速功率 MOSFET 和IGBT 的柵極驅動，同時也集成 了12V LDO控制電路和MCU的供電 5.0V LDO，簡化 了整個供電系統。U6311內置比較電路，可用于電流過 流檢測，簡化外圍應用電路。 U6310/U6311 內 置 低 側 電 源 和 高 側 電 源 欠 壓 （UVLO）保護功能，防止功率管在過低的電壓下工 作，提高效率。 U6310/U6311輸入腳兼容3.3-5.0V輸入邏輯，集成 防穿通死區時間為 200ns，驅動能力為 +1.5A/- 1.8A。 U6310/U6311集成共模噪聲消除技術使得高邊驅 動器在高 dv/dt 噪聲環境能穩定工作，并且使芯片具 有寬范的負瞬態電壓忍受能力。
•主要特點:懸浮絕對電壓: 70V；VM電壓范圍:5.0-70.0V； U6311 集成比較器（基準 200mV）；兼容3.3/5V 輸入邏輯；驅動電流:+1.5A/-1.8A(typ.)；死區時間: 250ns (typ.)；集成VCC和VBS欠壓保護；集成12V LDO控制電路；集成5.0V LDO；5V LDO集成輸出短路保護；過流檢測（U6311）；負瞬態電壓承受能力；集成共模噪音消除電路；CPC24、SSOP24、QFN28 封裝

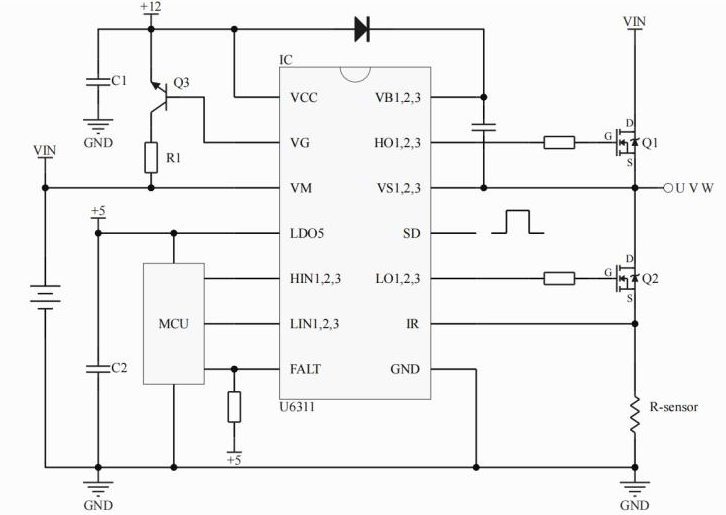

•典型應用電路
