•產品描述:
U322C是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓MOSFET可提高系統浪涌耐受能力。與傳統的PWM控制器不同，U322C內部無固定時鐘驅動MOSFET，系統開關頻率隨負載（輕載、重載）變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U322C集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。
•主要特點:
集成 700V 高壓啟動電路 ; BUCK&BOOST兼容 ; 低功耗模式工作 ;支持降壓和升降壓拓撲 ; 待機功耗低于 50mW; 良好的線性調整率和負載調整率 ;集成軟啟動電路 ; 內部保護功能： 過載保護 (OLP) , 逐周期電流限制 (OCP) , 輸出過壓保護 (OVP), VDD 過壓、欠壓和電壓箝位保護。
• 典型應用:

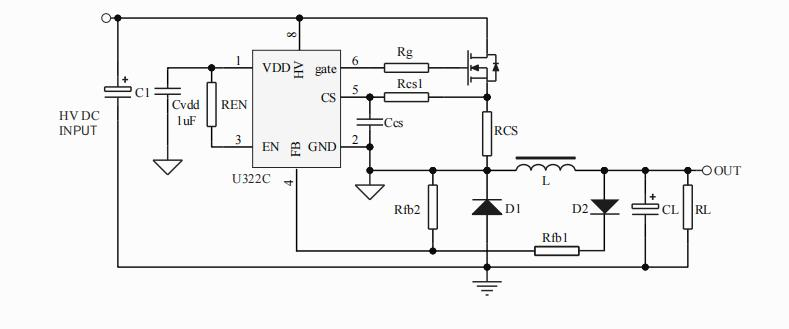

•典型應用電路
