•產品描述:
U3209是一款高性能低成本PWM控制功率器，適 用于離線式小功率降壓型應用場合，外圍電路簡單、器 件個數少。同時產品啟動模塊內置高耐壓MOSFET可提 高系統浪涌耐受能力。 與傳統的PWM功率開關不同，U3209內部無固定 時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自 動調節。同時芯片采用了多模式PWM控制技術，有效 簡化了外圍電路設計，提升線性調整率和負載調整率并 消除系統工作中的可聞噪音。此外，芯片內部峰值電流 檢測閾值可跟隨實際負載情況自動調節，可以有效降低 空載情況下的待機功耗。 U3209集成有完備的帶自恢復功能的保護功能： VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱 保護、過載保護和 VDD 過壓保護。
•主要特點:
l集成 9Ω 480V MOS l 集成 480V 高壓啟動電路 l 多模式控制、無異音工作 l 支持降壓和升降壓拓撲 l 默認14.3V輸出（FB腳懸空） l 待機功耗低于 50mW l 良好的線性調整率和負載調整率 l 集成軟啟動電路 l 內部保護功能： Ø 過載保護 (OLP) Ø 逐周期電流限制 (OCP) Ø 輸出過壓保護 (OVP) Ø VDD 過壓、欠壓和電壓箝位保護
• 典型應用:

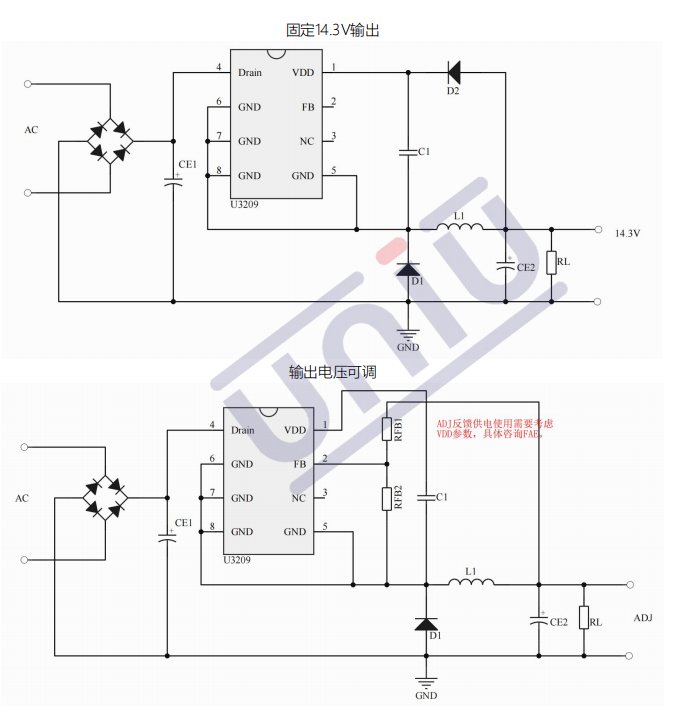

•典型應用電路
