一般的描述
LM339由四個獨立的電壓比較器組成，失調電壓規格低至2.0mV最大值。對于兩個比較器，這兩個比較器是專門設計用于在寬電壓范圍內從單個電源運行的。從分離電源操作也是可能的，并且低功率電源的電流損耗與電源電壓的大小無關。這些比較器還具有一個獨特的特性，即輸入共模電壓范圍包括地，即使在單一電源電壓下工作。
功能
●寬供電電壓范圍:單電源工作:2V至36v雙電源工作:±1v至±18V●與電源電壓無關的極低供電電流(0.8m,A) (2.0mW/比較器5.0 Voc)●低輸入偏置電流:25nA●低輸入偏置電流:5.0 na;低輸入偏置電壓:5.0 mv●輸入共模電壓范圍包括地●差分輸入電壓范圍等于電源電壓●輸出電壓兼容TTL,DTL,ECL,MOS和CMOS邏輯系統。

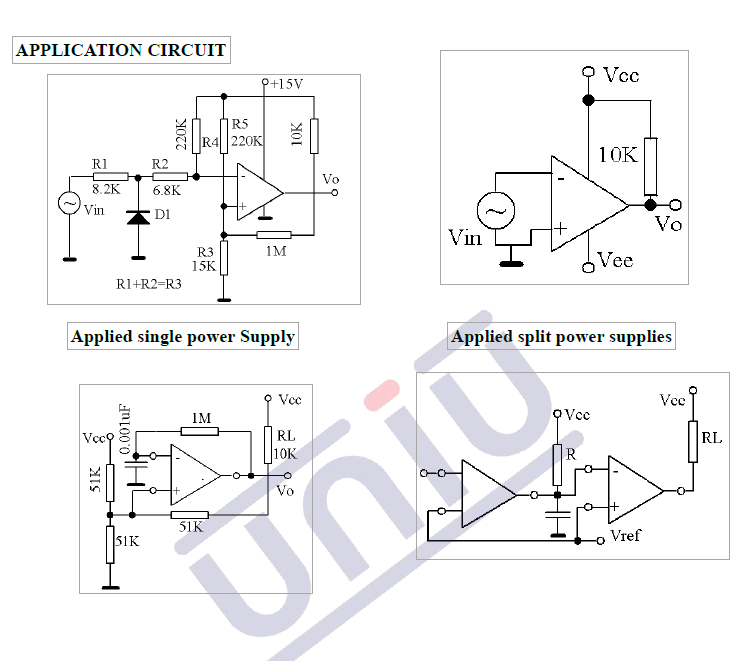

應用電路
