一般的描述
SD06是CMOS雙運放，具有低失調，穩定的高頻響應，低功率，低電源電壓和軌對軌輸入和輸出。SD06具有6mhz的高增益帶寬產品，3.7V/us轉換速率，而每個放大器僅消耗480μ a的電源電流。SD06的最大輸入失調電壓為2mV。超出軌道輸入和軌道到軌道輸出特性允許全電源電壓用于信號范圍。工作范圍從2.5V到5.5V。這些特性的結合使得sd06在其功率等級中在軌對軌輸入/輸出CMOSop安培中表現優異。它被指定在擴展的工業溫度范圍-40℃至+125℃。SD06可以用作許多市售運放的經濟高效的插件替代品，以降低功率并提高輸入/輸出范圍和性能。
功能
●穩定的6MHz GBWP，每個放大器的低la僅為480μ非典型●偏置電壓:最大+/-2mV●高擺壓率:3.7V/μs●輸入偏置電流:1非典型●CMRR/PSRR:100dB/100dB●沉降時間至0.1%，2v步進:0.46us●超出軌道輸入共模范圍●輸出擺幅至10mv典型每軌●無相位逆變過驅動輸入●供電電壓范圍:2.1 v至5.5V●-40℃至125℃工作范圍●綠色，流行型封裝
應用程序
●傳感器接口、煙霧/氣體/環境傳感器、便攜式儀器和移動設備、音頻輸出、pcmc卡、電池、太陽能系統、醫療設備、壓電傳感器、放大器

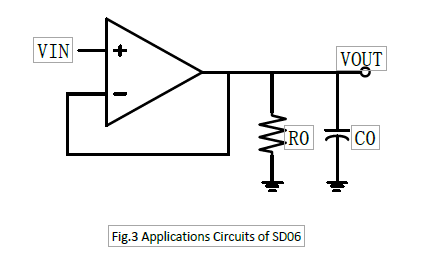

應用電路
