產品描述: U3211A是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓(500V)MOSFET可提高系統浪涌耐受能力。與傳統的 PWM 功率開關不同，U3211A內部無固定時鐘驅動 MOSFET ，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U3211A 集成有完備的帶自恢復功能的保護功能：VDD 欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和 VDD 過壓保護。
主要特點:集成 500V 高壓啟動電路;多模式控制、無異音工作;支持降壓和升降壓拓撲;默認 12V 輸出（ FB 腳懸空）;待機功耗低于 50mW;良好的線性調整率和負載調整率;集成軟啟動電路;內部保護功能 ：過載保護 (OLP);逐周期電流限制 (OCP);輸出過壓保護 (OVP)Ø;VDD 過壓、欠壓和電壓箝位保護
典型應用:小家電電源、工業控制

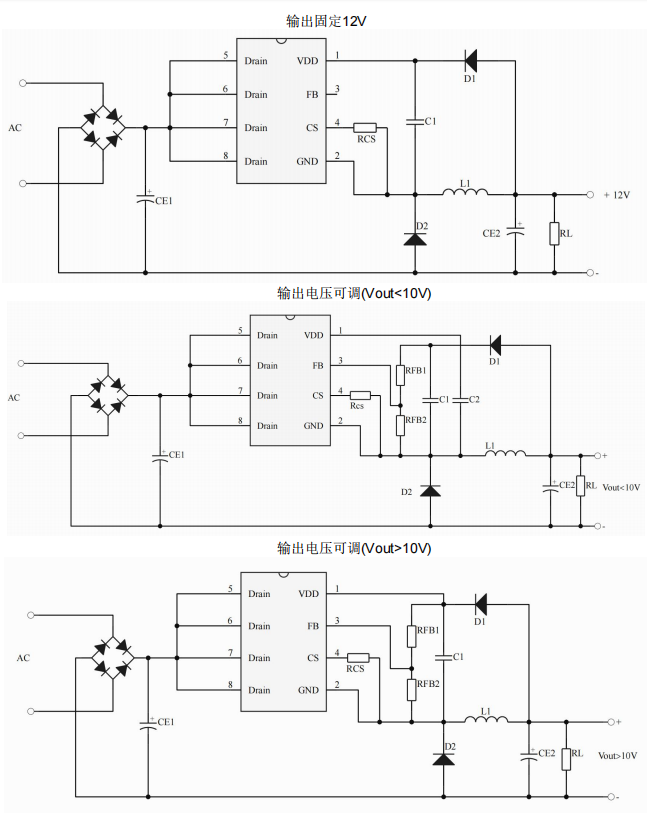

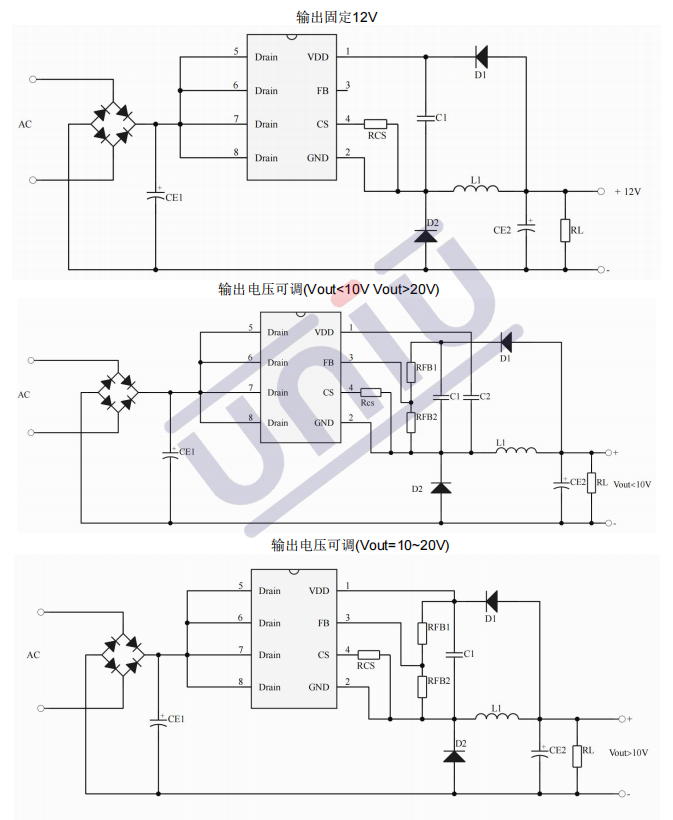

•典型應用電路
