•產品描述:U6116是一款高性能初級側調節(PSR)控制器，具有高精度CV/CC控制，是充電器應用的理想選擇。如果SEL引腳短于GND，該IC還可以支持LED照明的準諧振(QR)降壓恒流拓撲。在CV模式下，U6116采用AM(幅度調制)模式和動態響應的混合多模式控制。內置的電纜跌落補償(CDC)功能可以提供出色的CV性能。U6116集成了調頻模式的功能和保護，提高了系統的效率和可靠性。CC模式。集成電路采用帶線路和負載CC補償的PFM控制。該IC可以實現無音頻噪聲運行和優化的電壓鎖定(UVLO)、VDD過壓保護(VDD OVP)、逐周限流(OCP)、短負載保護(SLP)、門箝位和VDD箝位。
•主要特點:支持反激和降壓拓撲:反激PSR控制(SEL=浮動)，QR-Buck CC控制(SEL= GND)。多模式PSR控制;PSR無噪聲運行;PSR動態響應優化;低待機功率{<}70mW;+4% CC和CV調節;可編程電纜下降補償:(CDc)在PSR CV模式;內置交流線路和負載cc補償;內置保護:短負載保護(SLP);片上熱關機(OTP);逐周限流;前緣消隱(LEB);針浮保護。VDD UVLO OVP & Clamp;封裝(SOT23-6);
•典型應用:手機電池充電器;AC/DC電源適配器;LED驅動器

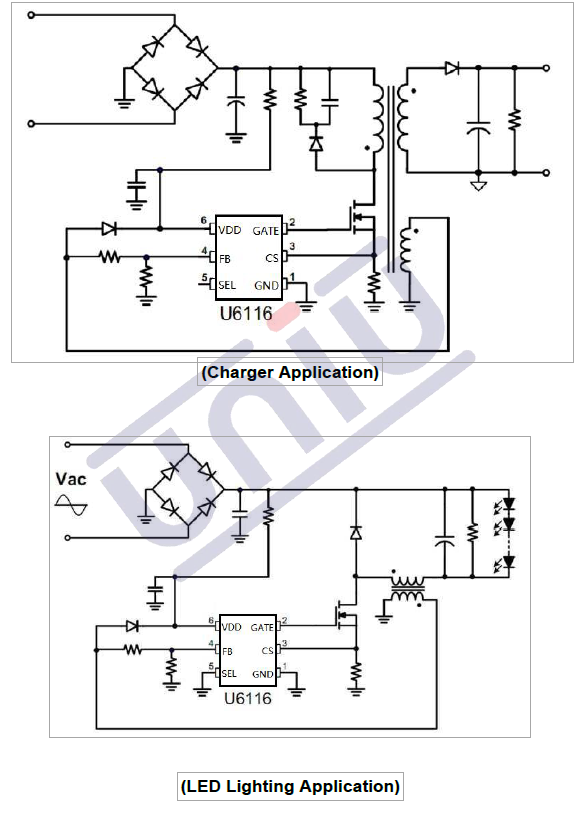

•典型應用電路:
